TƯ VẤN, LẮP ĐẶT CÁC HỆ THỐNG AN TOÀN NGUỒN ĐIỆN VÀ CHỐNG SÉT

Dịch vụ lắp đặt các hệ thống an toàn nguồn điện và chống sét bao gồm:

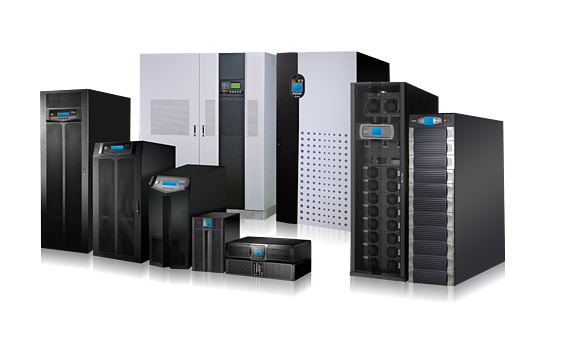

- Tư vấn, lắp đặt hệ thống cấp nguồn liên tục/nguồn dự phòng sử dụng công nghệ UPS hoặc máy phát điện

CÁCH TÍNH THỜI GIAN LƯU ĐIỆN

Khi bạn chuẩn bị mua bộ lưu điện và ắc quy để sử dụng trong những ngày tạm thời mất điện, bạn cần phải cân nhắc kỹ 3 yếu tố sau đây:

- Xác định tổng công suất của toàn bộ tải

- Thời gian cần sử dụng

- Dung lượng của ắc quy

Các bước và công thức tính thường được sử dụng để tính toán như sau:

Bước 1: Tính tổng công suất sử dụng thực tế, bạn có thể tham khảo bảng tham khảo công suất của một sô thiết bị thông dụng trong văn phòng và gia đình ở bảng 1. Khi mất điện bạn chỉ nên dùng cho những thiết bị thật cần, không nên dùng những thiết bị như khi có điện lưới chẳng hạn dùng quạt thay cho máy lạnh, tắt bớt tủ lạnh hay đồ đun nấu bằng điện.

Bước 2: Tính công suất bộ lưu điện, nếu thiêt bị sử dụng chỉ gồm toàn những thiêt bị điện tử có dòng khởi động nhỏ như màn hình LCD, máy tính, TV, đèn, quạt thì công suất của bộ lưu điện nên lớn hơn 1,5 lần tổng công suất thực tế tính ở bước 1. Nếu thiết bị có dòng khởi động lớn như máy lạnh, tủ lạnh, máy in Laser, máy bơm thì công suất của bộ lưu điện tối thiểu phải gấp 2 lần tổng công suất, nếu số lượng thiết bị loại này nhiều có thể cần gấp 2,5 hoặc 3 lần tổng công suất.

Bước 3: Xác định thời gian sử dụng hệ thống, tuỳ nhu cầu và thực tế số giờ mất điện trong ngày, chúng tôi tính toán kỹ để tư vấn cho quý khách lựa chọn thiết bị hợp lý và tiết kiệm  nhất.

Bước 4: Áp dụng công thức để tính toán bằng một trong các công thức sau:

AH = (T * W) / (V * pf)

Để tính tổng dung lượng của ắc quy (AH) nếu xác định trước thời gian sử dụng hệ thống (T), tổng công suất (W), điện thế của bộ nạp (V), pf = 0.7 hoặc 0.8 tuỳ vào từng loại UPS

T = (AH * V * pf) / W

Để tính thời gian hoạt động (T) của hệ thống nếu biết tổng dung lượng của ắc quy AH, tổng công suất của thiết bị (W), điện thế của bộ nạp (V), pf = 0.7 hoặc 0.8 tuỳ vào từng loại UPS

  • T: Thời gian cần có điện của hệ thống
  • W: Tổng Công suất tiêu thụ trong hệ thống
  • V: Hiệu điện thế của mạch nạp bình ắc quy (Số lượng bình x 12Vol)
  • AH: Dung lượng của bình ắc quy
  • pf: Hệ số năng suất của bộ lưu điện: thường là 0,7 hoặc 0,8

Lưu ý: áp dụng công thức khi quy chuẩn về loại bình acqui 12V

Bảng 1: tham khảo công suất 1 số thiết bị thông dụng trong gia đình và văn phòng

Số TT

Lọai thiết bị

Công suất thông thường

1

Tổng đài 8-16 line

45W

2

Camera hồng ngoại

15W

3

Đầu ghi hình

45W

4

Bộ máy tính để bàn

300W

5

Máy fax

45W

6

Thiết bị mạng modem

10W

7

Tivi LCD 32"

80W

8

Máy in Laser

250W

9

Máy tính xách tay

110W

10

Quạt điện

50-80 W

11

Đèn thắp sáng 1,2m

20-40 W

12

Máy điều hòa 2 HP

1500W

13

Máy điều hòa 1,5 HP

1100W

14

Máy điều hòa 1,0 HP

750W

15

Tủ Lạnh

từ 100W - 500W

16

Nồi cơm điện

500-700 W

Ví dụ cụ thể :

Lựa chọn bộ lưu điện và ắc quy để chay 2 máy tính xách tay, 1 máy in laser 1 máy fax , hệ thống mạng, 2 đèn típ 1m20, 1 bộ máy tính văn phòng, 1 tổng đài dùng khi mất điện trong 8 tiếng (Giả sử mất điện 1 ngày).

Bước 1: Công suất thực tế = (2*110) + 250 + 45+ 10 + (2*40) + 300 + 45 = 950W

Bước 2:  W = 950*1.5 =1425W  cần chọn công suất UPS khoảng 1400W, vì vậy nên chọn loại UPS 2000VA (SANTAK C2KS), 96V là phù hợp

Bước 3: Theo nhu cầu, thời gian sử dụng  T = 8 giờ làm việc.

Bước 4: Dung lượng ắc quy tính theo công thức 1 là

  • Theo công suất thực tế: AH = (8*950)/(96*0.7) = 113Ah. Vậy bạn cần mua ít nhất 8 ắc quy 120Ah/12V là đảm bảo yêu cầu.
  • Theo công suất đỉnh: AH = (8*1400)/(96*0.7) = 166Ah. Vậy bạn cần mua ít nhất 8 ắc quy 150Ah/12V là đảm bảo yêu cầu.
  • Vậy lựa chọn mua ắc quy thế nào cho phù hợp? Nếu bạn sử dụng đúng công suất thực tế của thiết bị và chắc chắn dùng 8h/ngày thì chỉ cần 8 ắc quy 120Ah, con nếu muốn dùng phát sinh thêm vài thiết bị nữa thì nên chọn 8 ắc quy loại 150Ah để đảm bảo không bị quá tải.

(Cách tính này chỉ mang tính chất tham khảo đối với một số dòng UPS, muốn biết chính sác thời gian lưu của bộ lưu điện vui lòng liên hệ bộ phận kỹ thuật để được tư vấn)

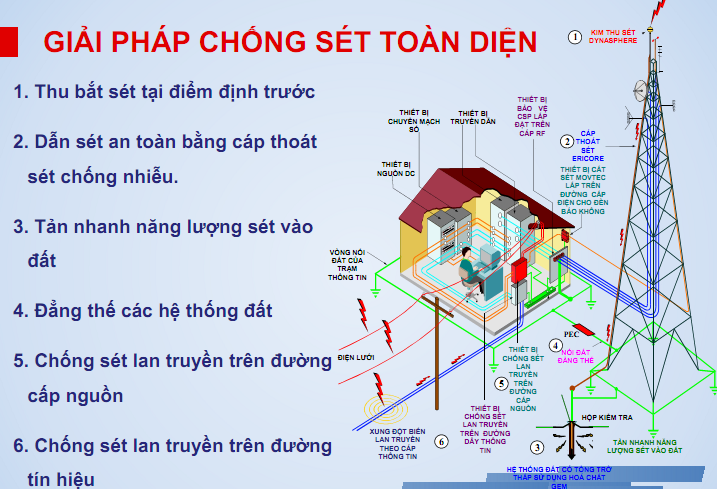

- Tư vấn, lắp đặt các hệ thống chống sét trực tiếp, chống sét lan truyền và hệ thống tiếp địa
